交叉圓柱滾子軸承怎么實現旋轉？

交叉滾子軸承內部結構采用滾子呈90°相互垂直交叉排列，滾子之間裝有間隔保持器或者隔離塊，可以防止?jié)L子的傾斜貨滾子之間相互磨察，有效防止了旋轉扭矩的增加。另外，不會發生滾子的一方接觸現象或者鎖死現象；非標準交叉滾子軸承，同時因?yàn)閮?nèi)外環是分割的結構，間隙可以調整，即使被施加預壓，也能獲得高精度的旋轉運動。

交叉滾子軸承又叫十字交叉滾子軸承，滾動體一般采用圓柱滾子或者圓錐滾子在單一的滾道上十字交叉相互排列，滾子與滾子之間通過保持器或者隔離塊間隔，交叉滾子軸承具有較高的旋轉精度、較大的承載能力、較小的外形尺寸及較高的旋轉速度和剛性，具有很廣泛的用途以及其他類型軸承無法比擬的優越性。

大體來說，按照滾動體的不同，交叉滾子軸承可分為交叉圓柱滾子軸承和交叉圓錐滾子軸承，本次分享先來看看交叉圓柱滾子軸承的分類。

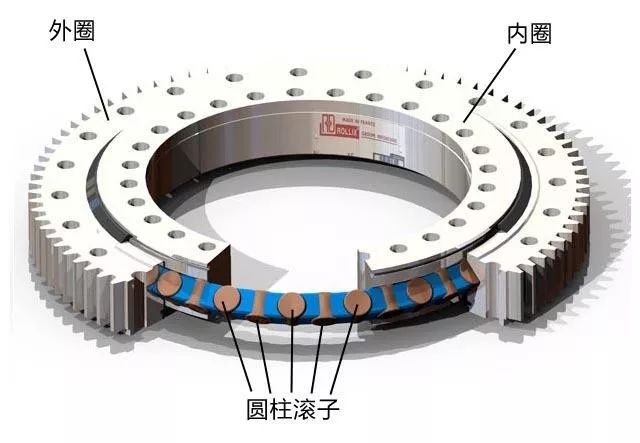

交叉圓柱滾子軸承的結構分為外圈分體、內圈整體；外圈整體、內圈分體、以及內外圈整體三種形式，滾動體為圓柱滾子，互成90°垂直排列在V型滾道中滾子之間由隔離塊隔開。這種特別的結構使得軸承可以承受軸向載荷、徑向載荷和傾覆力矩等各個方面的載荷。

大致可分為以下幾種：

RB型：此型號為交叉滾子軸承的基本型，外圈被分為兩片，內圈為整體結構，它最適合用于要求內圈旋轉精度的場合。

RA型交叉滾子軸承：此型號為交叉滾子軸承的基本型，外圈被分為兩片，內圈為整體結構，它最適合用于要求內圈旋轉精度的場合。此型號是將RB型內外圈厚度減小到極限的緊湊型，最適合重量輕、緊湊設計的部位。

CRBH型：其結構為內外圈整體，采用超薄設計而且內外圈沒有安裝孔，安裝時需要法蘭和支撐座固定。

RU型交叉滾子軸承：其結構為內外圈整體，由于內外圈都有安裝孔，安裝時不需要固定法蘭和支撐座，適用于外圈和內圈旋轉的場合。

SX型：結構為內圈整體，外圈分體，由于采用了超薄設計，外圈和內圈沒有安裝孔，安裝時需要法蘭和支撐座固定，適用于內圈旋轉好應用場合。
